Wykopałeś. Dotarłeś na projektowaną rzędną posadowienia. I nagle patrzysz, jak dno wykopu żyje – grunt faluje, piętrzy się wokół łopaty, a od spodu sączy się woda. To nie awaria i nie pech. To kurzawka, i jeśli zignorujesz ten sygnał, fundamenty będą osiągać projektowaną nośność tylko na papierze.
Dlaczego woda w wykopie to nie „problem do wypompowania”
Zwierciadło wody gruntowej to nie staw – to dynamiczny układ, w którym ciśnienie hydrostatyczne nieustannie szuka drogi wyjścia. Gdy otwierasz wykop poniżej jego poziomu, nie tylko odsłaniasz mokry grunt. Zmieniasz gradient hydrauliczny.
Kurzawka powstaje, gdy przepływający od dołu strumień filtracyjny unosi cząstki drobnofrakcyjne – piaski drobne, pyły. Grunt traci spoistość, nośność spada do zera lokalnie, a to „lokalnie” potrafi podciągnąć pod sobą cały narożnik budynku. Naprawa takiego błędu to wymiana gruntu, pale, iniekcje – rzędy wielkości droższe niż porządne odwodnienie na etapie przygotowawczym.
Osiadanie wtórne to drugi scenariusz: woda nie niszczy gruntu gwałtownie, tylko stopniowo wypłukuje wypełnienie porów w glinie lub gruntach organicznych. Budynek osiada nierównomiernie przez lata. Pęknięcia ścian w lewym skrzydle, okna zacierające się po prawej – klasyczny obraz posadowienia na nieodwodnionym podłożu.
Pompa zatapiana czy igłofiltry? Pytanie, które rozstrzyga budżet i czas
Odpowiedź zależy od dwóch zmiennych: głębokości odwodnienia i rodzaju gruntu.
Pompy zatapialne – szybko, tanio, ale nie zawsze wystarczy

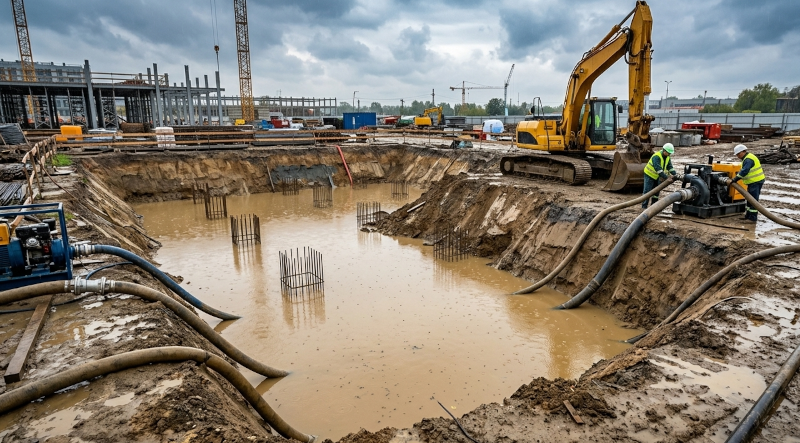

Klasyczna pompa do brudnej wody sprawdza się, gdy masz do czynienia z wodą opadową lub napływem powierzchniowym. Ustawiasz ją w najniższym punkcie wykopu, robisz studzienkę zbiorczą i pracujesz. Przy doborze maszyny kluczowe są trzy parametry:
- Wysokość podnoszenia (Hmax) – sprawdź różnicę geodezyjną między dnem wykopu a wylotem rury
- Wydatek [m/h] – oszacuj napływ godzinowy na podstawie przepuszczalności gruntu (k z badań geotechnicznych)
- Dopuszczalna zawartość ciał stałych [mm] – to tu popełniane są najczęstsze błędy
Frakcja ma znaczenie. Pompa deklarowana jako „do brudnej wody” to szerokie pojęcie. W piasku drobnym i mule wirnik zabijesz w kilkanaście godzin, jeśli szczelina przelotowa nie wynosi minimum 10-12 mm. W glinie zwartej z grudkami do 3 cm potrzebujesz wirnika otwartego i korpusu z żeliwa – nie polimeru.
Ograniczenie pomp zatapianych jest fundamentalne: obniżają poziom wody w wykopie, ale nie w gruncie wokół wykopu. Napływ boczny trwa, skarpy podmywa, a kurzawka grozi od ścian.
Igłofiltry – gdy problem jest w gruncie, nie w wykopie
System igłofiltrów (ang. wellpoint system) to rząd perforowanych rur wbijanych w grunt wokół wykopu, podłączonych do kolektora ssącego z pompą próżniową. Obniżają zwierciadło wody gruntowej zanim wykop zostanie otwarty – czyli rozwiązują problem u źródła.
| Pompa zatapiana | Igłofiltry | |
|---|---|---|
| Głębokość odwodnienia | do ~5 m (jednoetapowo) | 4-7 m (jeden poziom), do 14 m (dwa poziomy) |
| Grunt przepuszczalny (piaski) | niedostateczna | doskonała |
| Grunt słaboprzepuszczalny (gliny) | wystarczająca | ograniczona skuteczność |
| Czas uruchomienia | godziny | 1-3 dni |
| Koszt mobilizacji | niski | średni-wysoki |
| Ryzyko kurzawki | wysokie | eliminowane |
Zasada prosta: w piasku średnim i drobnym poniżej 2 m od zwierciadła – igłofiltry. Płytka woda opadowa lub glina – pompa zatapiana wystarczy.
Samo wypompowanie to połowa roboty. Teraz musi wejść stabilizacja
Osuszony grunt to grunt, który utracił podparcie ciśnieniem wody porowej. Brzmi technicznie, ale skutek jest praktyczny: nośność podłoża po odwodnieniu bywa niższa niż przed kopaniem. Szczególnie w gruntach spoistych – iłach i glinach – rozmoczona strefa wierzchnia po wypompowaniu wody ma konsystencję plasteliny.
Dlatego zaraz po osuszeniu dna wykopu obowiązuje protokół:
- Badanie VSS lub płyta dynamiczna – sprawdź wskaźnik zagęszczenia na miejscu, zanim wjadą ciężkie maszyny
- Usunięcie rozmoczonej warstwy – najczęściej 20-40 cm gruntu nie nadaje się jako podłoże bezpośrednie; traktuj to jako normę, nie wyjątek
- Wymiana lub wzmocnienie – poduszka żwirowa lub tłuczeń kamienny zagęszczany wibratorem przywraca nośność; w gruntach słabych rozważ stabilizację spoiwem (wapno, cement) lub geosyntetyki separacyjne
- Kontrola odwodnienia przez cały czas betonowania – pompy muszą pracować do momentu uzyskania przez fundament wytrzymałości roboczej; odcięcie odwodnienia przed tym terminem to kurzawka pod płytą
Szczegółowe techniki łączenia procesów osuszania z późniejszą stabilizacją podłoża znajdziesz w Kompletny przewodnik po osuszaniu i zagęszczaniu gruntu – od pompy po fundamenty.
Dobór pompy do rodzaju zanieczyszczeń – tabela robocza
To temat pomijany w połowie ofert handlowych. Producenci chwalą się wydatkiem, a przemilczają, co konkretnie ma pompować.
| Rodzaj wody/gruntu | Typ pompy | Wirnik | Min. szczelina przelotowa |
|---|---|---|---|
| Woda czysta z napływem powierzchniowym | Zatapialna standardowa | Zamknięty | 6 mm |
| Piasek drobny, muł (zawiesina < 5%) | Zatapialna do brudnej wody | Półotwarty | 10 mm |
| Glina z grudkami, piasek gruby | Zatapialna „szlamowa” | Otwarty | 25-35 mm |
| Napływ boczny w piasku (odwodnienie głębokie) | System igłofiltrów + pompa próżniowa | – | – |
| Woda z dużą zawartością żelaza (rude tereny) | Zatapialna kwasoodporna | Zamknięty / inox | 8 mm |
Jedna uwaga praktyczna: nie kupuj pompy „na zapas mocy”. Pompa pracująca stale przy 20% nominalnego wydatku przegrzewa się szybciej niż ta dobrana do rzeczywistego napływu. Lepiej mieć dwie mniejsze z automatycznym przełączaniem.
Podsumowanie dla kierownika budowy
Odwodnienie wykopu to nie pozycja w kosztorysie, którą można zoptymalizować w dół. To decyzja, której skutki widać w orzeczeniach sądowych i ekspertyzach budowlanych 10 lat po odbiorze.
Trzy rzeczy, które musisz wiedzieć zanim wejdziesz z łyżką w grunt:
- Zbadaj zwierciadło wody – bez hydrogeologii z prawdziwego zdarzenia (nie „sąsiad mówi, że sucho”) jesteś w ciemno
- Dobierz metodę do gruntu, nie do budżetu – igłofiltry kosztują więcej na starcie, lecz mniej niż wymiana gruntu pod gotową płytą
- Traktuj stabilizację gruntu jako integralną część odwodnienia – to jeden proces, nie dwa osobne etapy
Woda gruntowa jest w tym układzie silniejsza niż beton. Wygrywa tylko ten, kto ją rozumie.
